Underkapittel 3.8
Sikre aktiveringsløsninger
I tilfeller der verneredskaper hindrer drift eller overvåking er upraktisk, sikrer det at operatører får trykknapper, fotbrytere eller to-hånds kontroller trygg start og stopp av farlige situasjoner. Med følgende informasjon vil vi forklare og diskutere de forskjellige alternativene og deres fordeler.
Alternativ 1

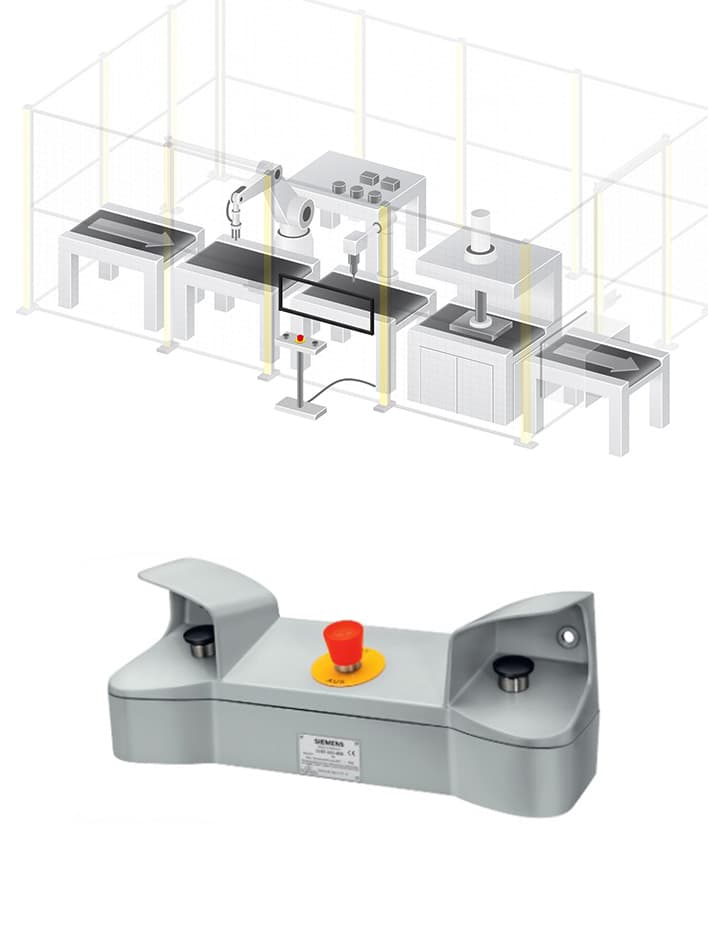

To-hånds kontroll
To-hånds kontroll omtales noen ganger som “to-hånds start,” noe som betyr at to knapper må trykkes samtidig eller innenfor en kort tidsramme (0,5 sekunder) for å initiere bevegelsen av en farlig maskindel.
Begrepet "to-hånd start" kan få designere til å overse et avgjørende krav: operatøren må fortsette å trykke på knappene til faren er eliminert. Hvis operatøren slipper en eller begge knapper for tidlig, kan operatøren potensielt nå fareområdet og bli skadet.
For å forhindre dette, må to-hånds kontrollknappene plasseres på en beregnet sikkerhetsavstand. Dette sikrer at det er umulig å nå fareområdet før de bevegelige delene har stoppet helt opp. Den riktige standarden for disse beregningene er (EN) ISO 13855.
Vurder følgende tilleggfaktorer når du designer to-hånds kontroll:
- Vær oppmerksom på at to-hånds kontroll kun kan “beskytte” én person (eller én person per panel), så hvis to personer jobber sammen, kan de fortsatt være i fare for skade.
- Siden bare én person er beskyttet, må tilgangen til fareområdet begrenses så mye som mulig (f.eks. gjennom skjerminger).
- Operatøren starter en farlig bevegelse som kan utgjøre en fare for andre. Derfor må operatøren ha en klar og uhindret oversikt over fareområdet.
Den internasjonale standarden for to-hånds kontrollsystemer er (EN) ISO 13851. Denne standarden er også referert til i ANSI B11.19 for USA og CSA Z432 for Canada.
Alternativ 2
Hold-to-run, aktivering og manuell kontroll
En annen ofte brukt måte å gi folk kontroll over faren på, er den såkalte "hold-to-run" enheten.
Dette involverer typisk en knapp (maskinvare eller på skjermen) som utløser en bevegelse eller funksjon så lenge den blir trykket eller berørt. På denne måten kan operatøren avgjøre når faren oppstår og når den skal stoppe.
Det samme prinsippet gjelder for manuell kontroll. Imidlertid anses det vanligvis ikke som en sikkerhetsfunksjon. For eksempel har en håndboring manuell kontroll, men man ville knapt anse muligheten for å slippe avtrekkeren som en sikkerhetsfunksjon.
Hold-til-kjør sikkerhetsfunksjoner kan komme i to forskjellige former:
- Direkte kontroll:
Ved å bruke bare en enkel trykknapp. - Indirekte kontroll:
Inkluderer en knapp på skjermen og en "aktiverings"-knapp. Knappen på skjermen er aktiv bare når aktiveringsknappen også blir trykket. Dette skiller seg fra to-hånds kontroll, der samtidig trykking blir overvåket. Her trenger de to knappene bare å bli trykket på i rekkefølge. Å slippe aktiveringsknappen stopper den farlige bevegelsen.
Krav til korrekt utforming av hold-til-løp-funksjoner
Fire viktige krav til en hold-til-kjøre funksjon blir noen ganger oversett:
- Kontrollmodus:
Hold-til-kjøre kan kun brukes i en separat, valgbar kontrollmodus. Det må ikke være en del av en automatisk driftsyklus.
- Umiddelbar Stopp:
Å slippe hold-til-kjøre eller aktiveringsknappen må stoppe den farlige bevegelsen så raskt som mulig.
- Bevegelseskontroll:
Bevegelseshastigheten, kraften eller slaget må være begrenset slik at operatøren realistisk kan slippe knappen i tide for å forbli trygg. Dette er ofte ikke tilfelle med manuell kontroll, noe som gjør håndholdte maskiner som bor og motorsager spesielt farlige.
- Fluktsystemer:
Det må være en måte å unnslippe den farlige situasjonen på, for eksempel et mobilpanel, begrenset tilgang (holde operatøren borte fra selve farekilden), eller, i de fleste tilfeller, en nødstoppknapp i nærheten. De fleste aktiveringsbrytere har en innebygd nødstoppknapp.
