Maschinenschutz

Die Vielseitigkeit von X-Guard

Bei der Entwicklung von X-Guard standen drei Kriterien im Mittelpunkt:

• Flexibilität beim Einsatz als Schutzzaun für Maschinen
• Einfache und schnelle Montage
• Normkonformität nach DIN EN ISO 14120

Das Ergebnis ist ein Schutzzaunsystem mit einer breiten Auswahl an Komponenten und Zubehör, von Gitterelementen über geschlossene Wandelemente bis zu Türen und Verriegelungen. X-Guard lässt sich außerdem mit den Gitterkabelbahnen X-Tray und dem Rammschutz X-Protect kombinieren. So entsteht aus Maschinenschutz, Kabelführung und Anfahrschutz ein durchgehendes System.

Vorteile des X-Guard Maschinenschutzgitters

X-Guard als Maschinenschutzgitter vereint Sicherheit, Flexibilität und Normkonformität in einem System. Die wichtigsten Vorteile im Überblick:

• Flexibilität und Modularität: Die einzelnen Elemente und Bodenstützen sind in vielen Höhen und Breiten erhältlich.
• Große Auswahl an Zubehör: Ob modulare Türoptionen, flexible Schließlösungen oder Schalter mit unterschiedlichen Funktionen, X-Guard ist durch vielfältiges Zubehör erweiterbar.
• Benutzerfreundlichkeit: Dank klarer und einfacher Einbauanleitung ist ein schneller Einbau von X-Guard möglich.
• Einzigartiges Klick-System: Durch die innovativen Schnellverschlüsse von Axelent, ist eine schnelle Montage möglich. Die Installationszeit minimiert sich also auf das Mindeste.
• Geringe Wartung: X-Guard erfordert nur geringfügige Wartung und ist langfristig eine kosteneffiziente Lösung.
• Individuelle Kombinationsmöglichkeiten: Der Maschinenschutz kann sowohl mit dem Rammschutzsystem X-Protect als auch mit X-Tray, den Gitterkabelbahnen ergänzt werden.

Komponenten des Maschinenschutzgitters

X-Guard ist eine trennende Schutzeinrichtung nach DIN EN ISO 14120. Das Sortiment umfasst sechs Produktfamilien: Wandelemente, Bodenstützen, Türen, Verriegelungen, Zubehör und X-Tray für X-Guard.

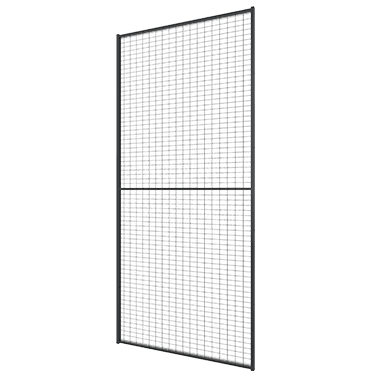

Wandelemente

Die Wandelemente bilden das Herzstück des Schutzzauns und sind in vier Varianten erhältlich:

• Gitterelemente: in den Ausführungen Classic (50 × 30 mm Maschenweite) und Premium (50 × 20 mm Maschenweite)
• Kunststoffelemente: für Bereiche, in denen Spritzer oder Späne zurückgehalten werden sollen
• Stahlblechelemente: geschlossene Wand, auf Wunsch mit Kunststofffenster
• X-Guard Contour: Wandelement mit runder Ecke, spart Platz in engen Bereichen

Alle Wandelemente lassen sich frei miteinander kombinieren und in das Gesamtsystem einbinden.

Classic oder Premium: Welche Maschenweite brauchen Sie?

Die Wahl der Maschenweite hängt vom Abstand zwischen Schutzzaun und Gefahrbereich ab. Je enger das Gitter, desto näher darf der Zaun an der Maschine stehen, weil niemand mit Fingern oder Hand hindurchgreifen und die Gefahrstelle erreichen kann. Die Sicherheitsabstände ergeben sich aus DIN EN ISO 13857.

Das Gitter Classic mit 50 × 30 mm Maschenweite braucht mindestens 200 mm Abstand zum Gefahrbereich. Es ist in vier Höhen von 1.300 bis 2.400 mm und 13 Breiten erhältlich und deckt damit die meisten Anwendungen ab. Das Gitter Premium mit 50 × 20 mm Maschenweite kommt mit 120 mm Abstand aus. Es ist 2.200 mm hoch, in sechs Breiten erhältlich und eignet sich für enge Zellen, in denen jeder Zentimeter zählt.

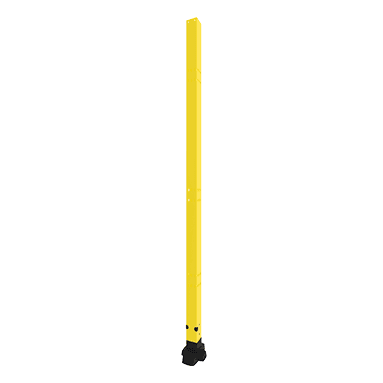

Bodenstützen für sicheren Stand

Die Bodenstützen sorgen für einen sicheren und stabilen Stand des Schutzzauns. Es gibt sie in den Ausführungen Classic (50 × 50 mm) und Premium (70 × 70 mm), jeweils in vier Höhen und in Zinkgelb, Graphitschwarz, Signalblau oder Verkehrsrot. Beide Varianten sind optional mit integrierter Drucktastereinheit lieferbar. Die Bodenstützen lassen sich mit allen Wandelementen, Türen und Verriegelungen des X-Guard Systems kombinieren.

Flexibilität für jeden Zugang

Das X-Guard Sortiment bietet Türen für unterschiedliche Zugänge und Platzverhältnisse. Alle Türen sind in verschiedenen Höhen und Breiten erhältlich. Feste Zaunelemente lassen sich jederzeit nachträglich in eine Tür umwandeln.

• Schwenktür: einfach oder doppelt, links- oder rechtsseitig
• Schiebetür: in mehreren Ausführungen, wenn vor der Tür kein Platz zum Aufschwenken ist
• Schwenk- und Schiebetür-Kombination: für breite Öffnungen mit wechselnder Nutzung
• Schnelllauftor: für Zugänge, die sehr häufig geöffnet werden

Verriegelungen für kontrollierten Zugang

Für einen sicheren und kontrollierten Zugang bietet X-Guard Befestigungsplatten, Griff- und Schnappverschlüsse sowie die Sicherheitsverriegelung Euchner MGB, die sich in die Maschinensteuerung einbinden lässt. Dazu kommt das patentierte Türschloss X-It. Es wurde für den Einsatz im Maschinen- und Lagerschutz entwickelt, hat eine robuste Metallabdeckung und ermöglicht dank einheitlicher Basiskomponente zahlreiche Schlossvarianten inklusive Panikfunktion zum Öffnen von innen.

Zubehör zur Maschinenschutzeinrichtung

Das Zubehör von X-Guard ist ebenso modular wie das System selbst. Von Kantenschutz, Eckverbindern und Fußleisten über Griffpakete, Türfedern und Stützrollen bis zu Umbausätzen, Wandelementhalterungen und Quick-On Produkten deckt das Sortiment die typischen Installationsanforderungen ab. Alle Zubehörteile sind aufeinander abgestimmt und lassen sich ohne großen Mehraufwand integrieren.

X-Tray Gitterkabelbahnen für X-Guard

Mit X-Tray führen Sie Kabel direkt am Schutzzaun entlang. Die schwarz galvanisierten Gitterkabelbahnen sind schnell montiert, flexibel erweiterbar und tragen bis zu 30 kg je Meter bzw. 45 kg je Halterung. Typisch sind drei Montagearten:

• Auf Kniehöhe, über die vorgefertigten Befestigungslöcher in den Bodenstützen
• Am oberen Abschluss des Schutzzauns
• Oberhalb des Schutzzauns mit zusätzlichen Halterungen

Technische Daten

Die Wandelemente haben einen Rahmen aus 30 × 20 mm und 25 × 15 mm Rohren mit werkseitig montierten Halterungen. Das Gitter besteht aus vertikalen Drähten mit 3 mm und horizontalen Drähten mit 2,5 mm Durchmesser. Die Bodenfreiheit beträgt 100 mm. Alle Teile sind phosphatiert und epoxidlackiert, die Wandelemente standardmäßig in Graphitschwarz (RAL 9011). Die Bodenstützen gibt es in 50 × 50 mm (Classic) und 70 × 70 mm (Premium), in Zinkgelb (RAL 1018), Graphitschwarz (RAL 9011), Signalblau (RAL 5005) oder Verkehrsrot (RAL 3020). Weitere Farben sind auf Anfrage möglich.

X-Guard im Einsatz: typische Anwendungsbereiche für Maschinenschutzeinrichtungen

Als flexibles Schutzzaunsystem lässt sich X-Guard in nahezu jeder industriellen Umgebung einsetzen. Typische Anwendungsbereiche sind Roboterzellen und Automatisierungsanlagen, in denen Menschen und Maschinen denselben Raum teilen, Schweißanlagen mit erhöhtem Schutz- und Sichtbedarf sowie Verpackungs- und Förderanlagen in der Lebensmittel- und Logistikbranche.

Auch in der Metallverarbeitung, im Maschinenbau und in der Automobilindustrie hat sich X-Guard bewährt. Dank des modularen Aufbaus lässt sich der Schutzzaun exakt auf das jeweilige Layout und die Sicherheitsanforderungen der Anlage abstimmen.

Normkonform: Maschinenschutz nach DIN EN ISO 14120 und Maschinenverordnung

X-Guard ist nach DIN EN ISO 14120 geprüft, der Norm für Gestaltung und Bau trennender Schutzeinrichtungen. Die erforderlichen Sicherheitsabstände der Gitter richten sich nach DIN EN ISO 13857. Rechtlich gilt für Maschinen in der EU noch die Maschinenrichtlinie 2006/42/EG. Ab dem 20. Januar 2027 wird sie durch die Maschinenverordnung (EU) 2023/1230 abgelöst, die dann unmittelbar in allen Mitgliedstaaten gilt. X-Guard unterstützt Maschinenhersteller und Betreiber dabei, die Anforderungen an trennende Schutzeinrichtungen für die CE Kennzeichnung zu erfüllen.

Sie planen eine neue Roboterzelle oder möchten eine bestehende Anlage absichern? Wir beraten Sie zu Maschenweite, Sicherheitsabständen und Zugängen und erstellen Ihnen ein Angebot. Oder planen Sie Ihren Schutzzaun direkt selbst in Axelent Safety Design.
