Højde 2300 mm
Højde 2300 mm med panel
View CAD formatsDownload datasheet
Vores X-Rail-faldsikringssystem kan bruges som kantbeskyttelse til mezzaningulve. Systemet er en modifikation af vores X-Guard-sortiment, og derfor kan systemet opfylde to formål, mezzaninbeskyttelse og maskinafskærmning.
Models
Netpaneler
Plastpaneler
pladepaneler
Stolper 50x50mm
Models
CADArtikelBreddeHøjdeFarveDownload
Netpaneler
W322-220025250 (mm)2200 (mm)Grafitsort (RAL 9011)
W322-220040400 (mm)2200 (mm)Grafitsort (RAL 9011)
W322-220050500 (mm)2200 (mm)Grafitsort (RAL 9011)
W322-220060600 (mm)2200 (mm)Grafitsort (RAL 9011)
W322-220070700 (mm)2200 (mm)Grafitsort (RAL 9011)
W322-220080800 (mm)2200 (mm)Grafitsort (RAL 9011)
W322-220090900 (mm)2200 (mm)Grafitsort (RAL 9011)
W322-2201001000 (mm)2200 (mm)Grafitsort (RAL 9011)
W322-2201101100 (mm)2200 (mm)Grafitsort (RAL 9011)
W322-2201201200 (mm)2200 (mm)Grafitsort (RAL 9011)
W322-2201301300 (mm)2200 (mm)Grafitsort (RAL 9011)
W322-2201401400 (mm)2200 (mm)Grafitsort (RAL 9011)
W322-2201501500 (mm)2200 (mm)Grafitsort (RAL 9011)
Plastpaneler
W328-220025250 (mm)2200 (mm)—
W328-220040400 (mm)2200 (mm)—
W328-220070700 (mm)2200 (mm)—
W328-2201001000 (mm)2200 (mm)—
W348-2201501500 (mm)2200 (mm)—
W348-2201201200 (mm)2200 (mm)—
W348-2201001000 (mm)2200 (mm)—
W348-220080800 (mm)2200 (mm)—
W348-220040400 (mm)2200 (mm)—
W348-220025250 (mm)2200 (mm)—
pladepaneler
W329-220025250 (mm)2200 (mm)—
W329-220040400 (mm)2200 (mm)—
W329-220070700 (mm)2200 (mm)—
W329-2201001000 (mm)2200 (mm)—
W349-220025250 (mm)2200 (mm)Grafitsort (RAL 9011)
W349-220040400 (mm)2200 (mm)Grafitsort (RAL 9011)
W349-220080800 (mm)2200 (mm)Grafitsort (RAL 9011)
W349-2201001000 (mm)2200 (mm)Grafitsort (RAL 9011)
W349-2201201200 (mm)2200 (mm)Grafitsort (RAL 9011)
Stolper 50x50mm
P1170-230—2300 (mm)Zinkgul (RAL 1018)
Images available
Product Information

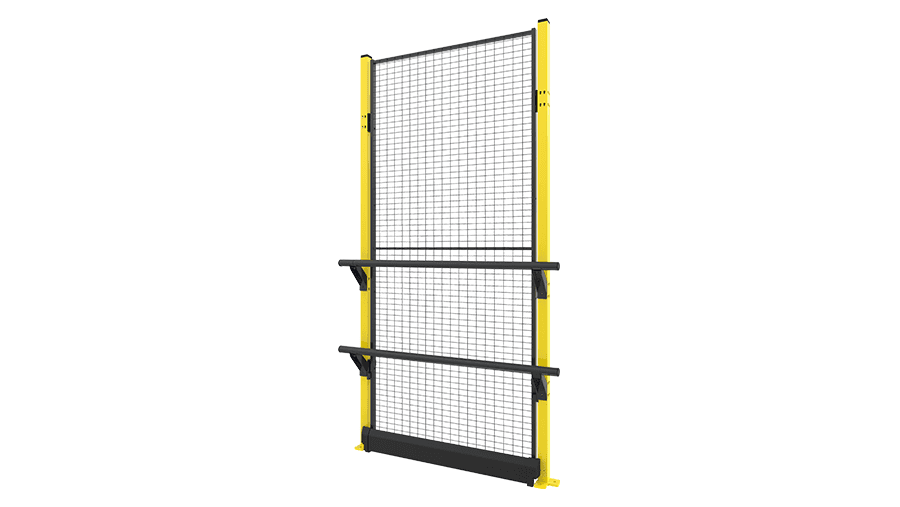

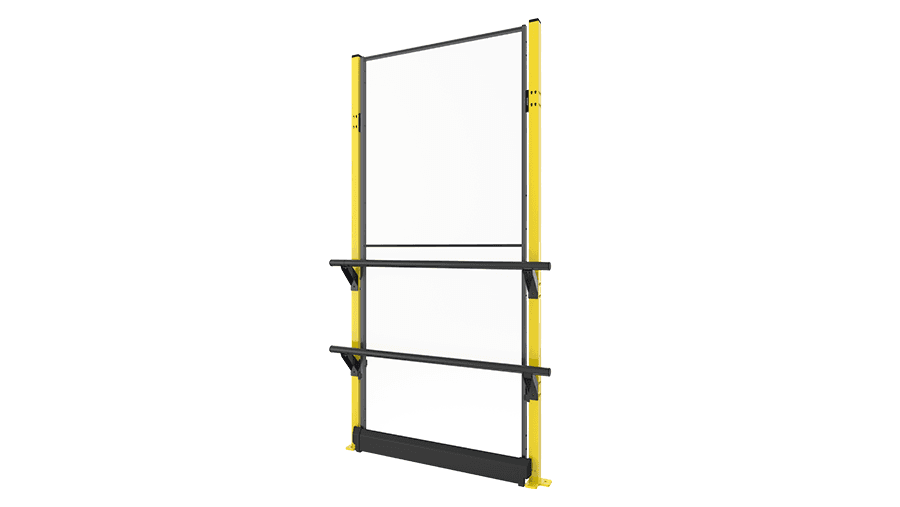

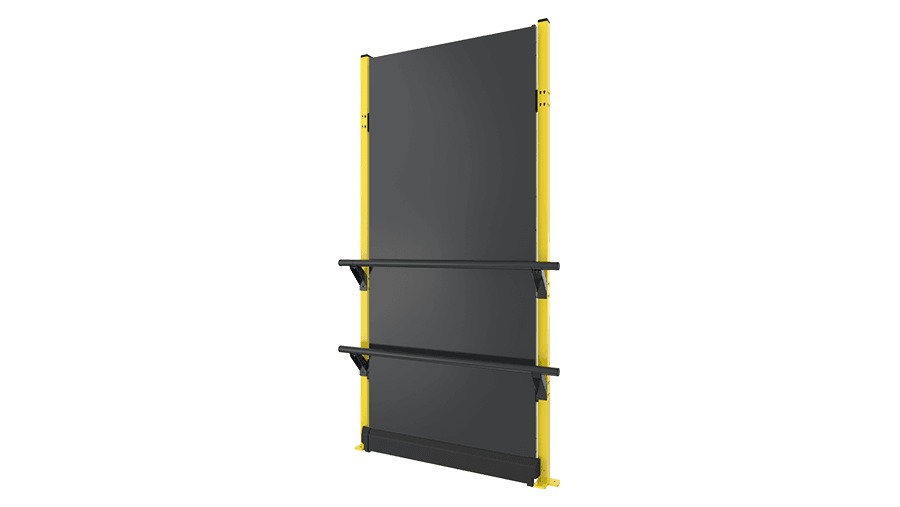

X-Rail 2300 mm kan bruges enten uden paneler eller med X-Guard Classic-paneler – net, plast og metalplade.
Bemærk! Hvis der ikke bruges et panel mellem stolperne – anvendes håndliste, knæskinne og sparkeplade. Hvis der bruges et panel mellem stolperne, er kun håndlisten og sparkepladen obligatoriske.
