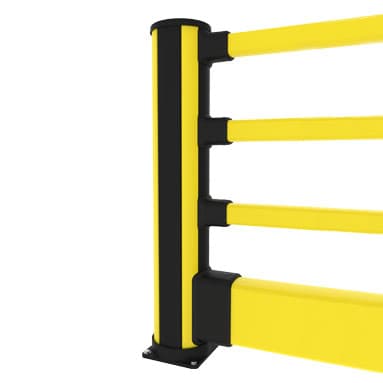

歩行者+インパクトガード（高）
X-Protect 歩行者ガード（高）は、インパクトレールを採用し、フォークリフトなど中型車両との接触から歩行者通路や設備を保護する歩行者バリアです。 高い位置での衝突にも対応し、工場や倉庫における歩車分離や安全な動線づくりに適しています。
また、自動閉鎖式の歩行者用ゲートと組み合わせることで、安全な出入口を構築できます。ゲートはユニバーサルハンドルを備え、幅690〜1210mmの範囲で調整可能です。
モデル
モデル
製品情報
X-Protectは、高い拡張性と柔軟性を備えたモジュール式の安全バリアシステムです。 部品点数を抑えたシンプルな構造と内蔵された衝撃吸収機構により、工場や倉庫などさまざまな作業環境に柔軟に対応します。
また、既存バリアの変更・修理・交換も容易なため、設備の増設やレイアウト変更にも迅速に対応できます。現場の運用に合わせて構成を柔軟に変更でき、長期的な設備保護と安全対策を効率的にサポートします。
衝突試験結果 | ||||
衝突位置 | 衝撃エネルギー | 相当する衝突条件 | 最大変位 | 固定部にかかる力 |
バリア中央部 | 8000 J | 2500 kg / 9.1 km/h | 463 mm | 5.5 kN |
支柱部 | ||||
端部支柱 | 1850 J | 2500 kg / 4.4 km/h | NA* | 11.6 kN |
中間支柱 | 1850 J | 2500 kg / 4.4 km/h | NA* | 12.7 kN |
※ 支柱の変位はレールの変位と同等、またはそれ以下であるため、製品選定における重要な指標とは見なされていません。性能試験は最下段レールの高さで実施されています。なお、支柱はより低い位置での衝突に対して、さらに高い耐性を発揮し、変位量も小さくなります。
